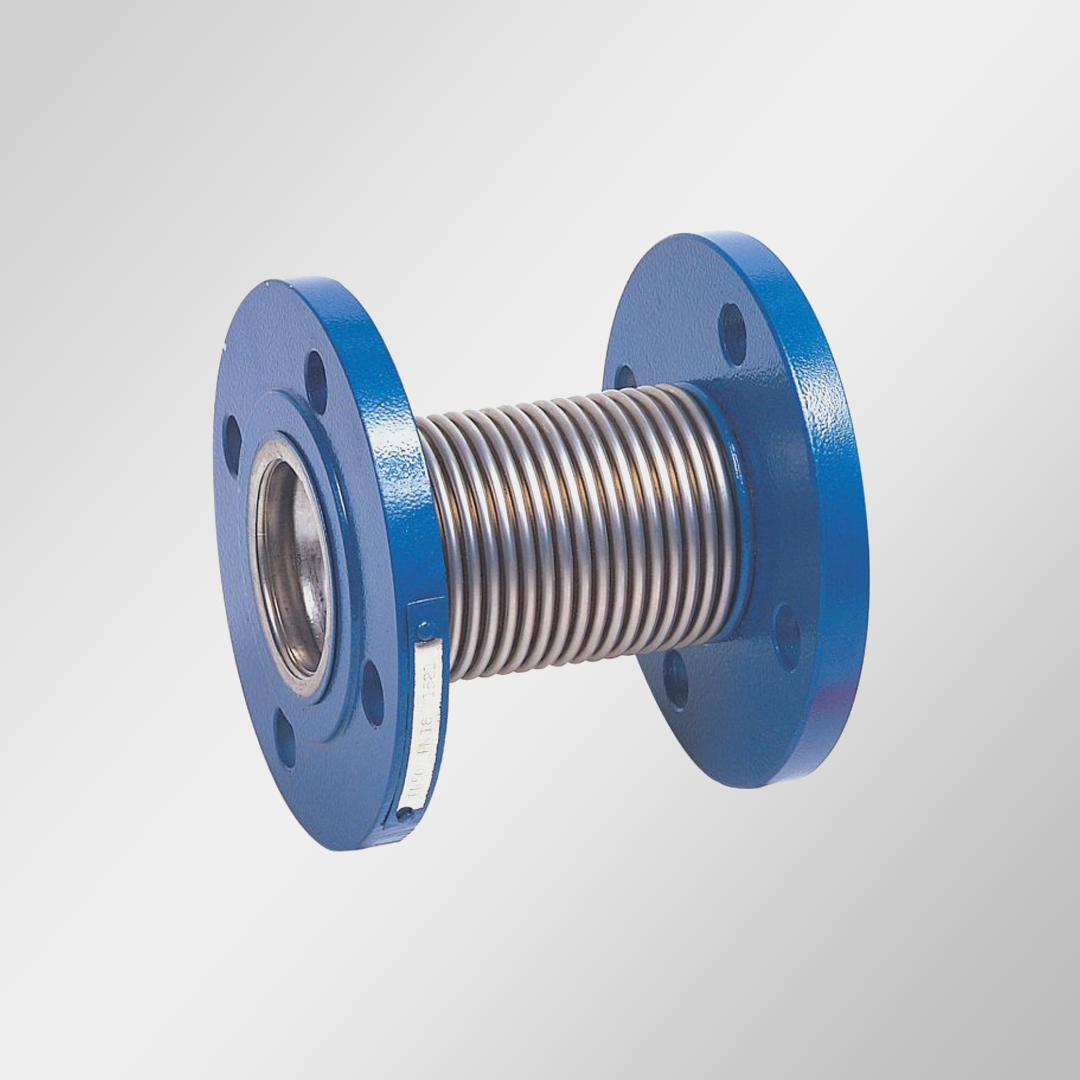

Manchon compensateur métallique
Manchon compensateur métallique à soufflet inox PN16 à brides, conçu pour absorber les dilatations thermiques et vibrations dans les réseaux industriels.
Besoin de plus d’informations sur ce produit ou d’autres articles ?
Contacter un conseillerLe manchon compensateur métallique à soufflet inox série 1521 est un élément essentiel pour la protection des réseaux de tuyauterie soumis aux variations de température, dilatations et vibrations.
Sa conception à soufflet inox hydroformé permet d’absorber les mouvements axiaux tout en maintenant l’intégrité du circuit. Les brides en acier PN16 assurent une connexion robuste et standardisée sur les installations industrielles.
Ce compensateur est particulièrement adapté aux réseaux de chauffage, fluides industriels et installations haute température, où les contraintes mécaniques peuvent endommager les tuyauteries rigides.
La structure combine :
- un corps en acier
- un soufflet en acier inoxydable (type 321)
- une chemise interne (selon version)
Il permet uniquement une compensation axiale, avec une capacité de déplacement pouvant atteindre environ ±30 mm selon le diamètre.
Disponible dans une large plage de diamètres (DN25 à DN250), il s’intègre facilement dans les installations industrielles standardisées.
📊 Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Compensateur de dilatation axial |
| Série | 1521 |
| Raccordement | À brides PN16 |
| Matériau soufflet | Inox (type 321) |
| Corps | Acier |
| Diamètres | DN25 à DN250 |
| Pression de service | 16 bar |
| Température | -20°C à +300°C |
| Mouvement | Axial uniquement (±25 à 33 mm) |
| Normes | EN 1092-1 / EN 14917 / PED |
| Utilisation | Chauffage, industrie, fluides |
📌 Points forts
- 🌡️ Absorption des dilatations thermiques
- ⚙️ Réduction des contraintes mécaniques sur tuyauterie
- 🔩 Brides PN16 standardisées
- 🧪 Soufflet inox haute résistance (anti-corrosion)
- 🏭 Adapté aux réseaux industriels et chauffage
- 🔧 Installation simple et fiable
⚡ Résumé technique
Compensateur métallique à soufflet inox PN16 conçu pour absorber les dilatations axiales et protéger les réseaux de tuyauterie contre les contraintes thermiques et mécaniques.
